재료과학의 역사는 탄소 원소의 조작과 불가분의 관계에 있습니다. 선사 시대의 숯 사용부터 산업 시대의 석탄 의존, 현대의 다이아몬드와 흑연에 대한 집착에 이르기까지, 탄소는 일관되게 인류 기술 발전의 중추 역할을 해왔습니다. 그러나 20세기 후반은 새로운 시대, 즉 탄소 동소체 혁명의 시작을 알렸습니다. 이 시기에는 성능의 모든 측정 가능한 지표에서 천연 동소체를 능가하는 엔지니어링된 탄소 형태가 개발되었습니다. 이 중에서 탄소 섬유와 풀러렌은 가장 영향력 있는 두 가지 발전으로, 거시적 구조에서 분자 수준에 이르는 규모의 차이를 나타냅니다.

탄소 섬유는 본질적으로 거시적 규모의 구조적 거물로서, 항공우주, 자동차 및 토목 공학의 패러다임을 근본적으로 변화시켰습니다. 이는 질량을 최소화하면서 강도를 극대화하는 방법이라는 근본적인 공학적 질문을 해결하여, 보잉 787 드림라이너와 같은 항공기 및 렉서스 LFA와 같은 차량의 제작을 가능하게 합니다. 공간적 스펙트럼의 반대편에는 영차원(0D) 나노 구조체인 풀러렌이 있습니다. 이는 벌크 재료보다는 개별 분자처럼 거동합니다. 이러한 측지선 케이지, 특히 버크민스터풀러렌($C_{60}$)은 라디칼 소거, 광전지, 심지어 양자 컴퓨팅 분야에서 새로운 지평을 열었습니다.

이 분석의 핵심은 단일 원소가 어떻게 킬로미터 길이의 고강도 필라멘트이자 서브나노미터 구형 케이지로 나타날 수 있는지를 이해하는 데 있습니다. 본 보고서는 이 두 동소체에 대한 포괄적인 과학적 비교를 제공하며, 이들의 기초 화학, 제조 복잡성, 그리고 하이브리드 복합 재료의 미래를 정의하는 새로운 시너지 효과를 탐구합니다. 열역학, 구조 역학 및 분자 생물학의 통찰력을 통합함으로써, 우리는 21세기 탄소 기반 혁신의 궤적을 식별할 수 있습니다.

기본 화학: 탄소의 독특한 특성은 무엇인가?

탄소 섬유와 풀러렌의 차이를 이해하려면 먼저 근본적인 질문, 즉 무엇이 탄소를 독특하게 만드는가를 다루어야 합니다. 주기율표에서 탄소의 위치, 특히 14족의 첫 번째 원소라는 점은 다른 어떤 원소도 모방할 수 없는 전자 및 기하학적 특성 세트를 부여합니다. 이러한 독특성은 주로 4개의 중첩되는 화학적 현상, 즉 4가성, 오비탈 혼성화 및 비할 데 없는 사슬화 능력에 의해 정의됩니다.

사가(四價)성과 옥텟 규칙

탄소 원자는 원자 번호 6을 가지며, 바닥 상태 전자 배치는 $1s^2 2s^2 2p^2$입니다. 이는 최외각 원자가 껍질에 4개의 전자가 있음을 의미합니다. 안정적인 희가스 배치(옥텟 규칙)를 달성하기 위해 탄소는 4개의 공유 결합을 형성하려고 합니다. 이러한 4가성은 탄소가 보편적 구성 블록으로 작용할 수 있는 주된 이유이다. 금속 결합에서 공동의 전자 “풀(pool)”을 형성하는 금속과 달리, 탄소는 이웃 원자와 전자쌍을 공유하여 국소적이고 방향성을 가진 공유 결합을 형성한다. 이러한 방향성은 정밀한 3차원 기하학 구조의 생성을 가능하게 하며, 이는 탄소 섬유의 장거리 질서와 풀러렌의 개별 곡률 모두에 필수적입니다.

궤도 혼성화: $sp^2$ 및 $sp^3$ 패러다임

탄소의 진정한 다재다능함은 $2s$와 $2p$ 오비탈이 혼합되어 새로운 혼성 오비탈을 형성하는 오비탈 혼성화에 있습니다. 탄소 섬유와 풀러렌의 경우, 지배적인 혼성화 상태는 $sp^2$입니다. $sp^2$ 혼성화된 탄소 원자에서 4개의 원자가 전자 중 3개는 삼각 평면 배열로 강한 $\sigma$(시그마) 결합을 형성하는 데 사용됩니다. 이러한 $\sigma$ 결합은 재료의 주요 구조적 무결성을 제공합니다. 네 번째 전자는 평면에 수직인 비혼성화 $p$ 오비탈에 존재하여 $\pi$(파이) 결합을 형성합니다.

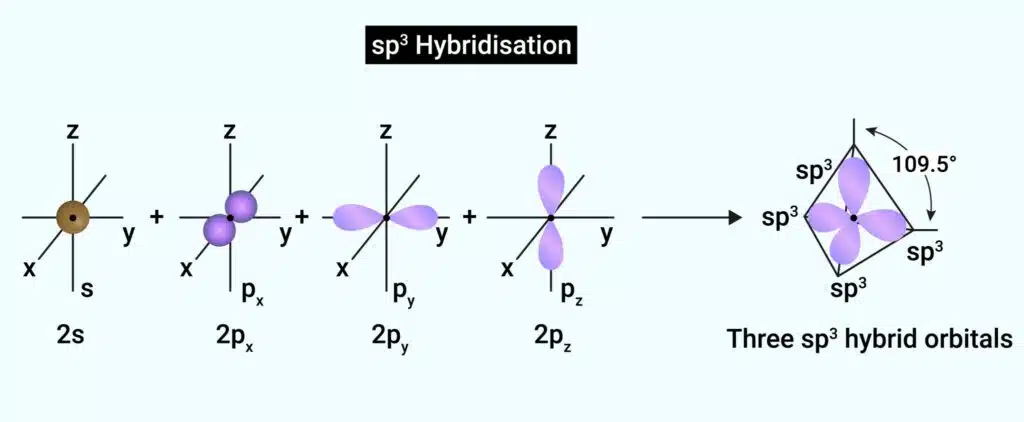

라이선스 이미지 — sp3 혼성화: 분자 또는 이온의 원자에 있는 하나의 s 오비탈과 세 개의 p 오비탈이 혼합되어 sp3 혼성 오비탈이라 불리는 네 개의 새로운 혼성 오비탈을 형성한다.

흑연계 시스템에서 이러한 $p$ 오비탈은 많은 원자에 걸쳐 중첩되어 비편재화된 $\pi$ 전자 시스템을 생성합니다. 이 비편재화는 탄소 재료에서 관찰되는 전기 전도성과 화학적 반응성을 담당합니다. 탄소 섬유에서는 이러한 평면이 섬유 축을 따라 정렬되어 높은 탄성률을 제공합니다. 풀러렌에서 $sp²$ 결합은 “피라미드화(pyramidalized)”된다. 케이지의 곡률은 원자를 이상적인 평면에서 약간 벗어나게 하여 변형을 증가시키고 풀러렌에 고유한 전자 수용 특성을 부여한다.

연쇄화: 자기 연결의 힘

사슬화는 원소가 자기 자신과 결합하여 길고 안정적인 사슬 또는 고리를 형성하는 능력입니다. 탄소는 주기율표에서 독보적인 정도로 이 특성을 나타냅니다. $C-C$ 결합 에너지는 매우 높으며(약 348 kJ/mol), 탄소 원자의 작은 크기는 강력한 오비탈 중첩을 가능하게 합니다. 규소도 14족에 속하며 사슬을 형성할 수 있지만, $Si-Si$ 결합은 현저히 약하고(226 kJ/mol) $Si-O$ 결합은 훨씬 강하기 때문에, 규소는 탄소의 특징인 장쇄 중합체나 케이지보다는 모래($SiO_2$)와 같은 네트워크 고체를 형성하는 경향이 자연스럽게 있습니다.

특성	탄소 (C)	규소 (Si)	재료에 대한 중요성
원자 반지름	~77 pm	~111 pm	더 작은 크기가 C에서 더 강한 오비탈 중첩을 가능하게 함
결합 에너지 (자기 자신과의)	348 kJ/mol	226 kJ/mol	높은 에너지가 탄소 섬유에서 안정적인 장쇄를 가능하게 함
원자가	4	4	둘 다 4가 빌딩 블록임
산화물 상	기체 ($CO_2$)	고체 ($SiO_2$)	탄소는 생명체를 순환하고; 규소는 암석을 형성함
혼성화	$sp, sp^2, sp^3$	주로 $sp^3$	탄소의 $sp²$는 전도성/강한 평면을 생성한다.

이러한 특성을 통해 탄소는 재료 과학에서 가능한 것의 한계를 정의한다. PAN 기반 섬유의 “무질서한” 난층(turbostratic) 층에서 $C₆₀$ 분자의 완벽한 대칭으로의 전환을 가능하게 하는 유일한 원소이다.

탄소섬유 심층 분석: 거시 구조의 티탄

탄소 섬유는 단일 재료가 아니라 고성능 보강재의 제품군입니다. 섬유 형태의 탄소를 그토록 바람직하게 만드는 특성은 무엇입니까? 주로 낮은 밀도(일반적으로 1.7~2.0 g/cm$^3$)와 매우 높은 비탄성률의 조합입니다. “탄소 섬유란 무엇인가”라는 질문을 할 때, 우리는 직경 5~10마이크로미터이고 최소 90%의 탄소로 구성된 필라멘트를 지칭한다.

정렬이 잘못된 난층상 흑연 평면을 보여주는 미시적 수준의 탄소 섬유 구조 다이어그램

선구자 역설: PAN 대 Pitch

탄소 섬유의 최종 특성은 주로 전구체, 즉 출발 물질에 의해 결정됩니다. 여러 전구체가 존재하지만, 폴리아크릴로니트릴(PAN)과 메조페이스 피치가 글로벌 시장을 지배합니다.

1. PAN계 탄소 섬유: 무질서로부터 오는 강도 PAN계 섬유는 전 세계 생산량의 약 92%를 차지합니다. PAN은 장쇄 합성 고분자입니다. 제조 공정은 세 가지 열처리 단계를 포함합니다:

안정화 (산화): PAN 필라멘트는 장력 하에서 공기 중 200~300°C로 가열된다. 이로 인해 선형 중합체가 “사다리(ladder)” 구조로 고리화되어 용융 불가능해지고 고온 처리를 위한 준비가 완료된다.
탄화: 안정화된 섬유는 불활성 분위기(질소)에서 1,000~1,500°C로 가열됩니다. 이 단계에서 비탄소 원소($N, H, O$)는 기체로 배출되고, 탄소 원자는 육각형 리본으로 재조직됩니다.
흑연화: 고탄성률 섬유의 경우 온도가 2,000°C 이상으로 올라가 흑연 결정의 크기와 배향이 증가합니다.

결과적으로 생성된 PAN 섬유는 “난층(turbostratic)” 구조를 가진다. 흑연 층이 구겨지고 얽혀 있다. 이러한 “제어된 무질서”는 큰 결정을 통해 미세 균열이 전파되는 것을 방지하여 PAN 섬유에 전설적인 인장 강도와 손상 내성을 부여하기 때문에 중요하다.

2. 피치계 탄소 섬유: 질서로부터 오는 강성 피치(pitch) 기반 섬유는 석탄 또는 석유 타르의 증류에서 유래한다. “중간상(mesophase)”(액정) 상태로 가공될 때, 방향족 분자는 방사 공정 중에 스스로 정렬된다. 출발 물질이 이미 방향족 고리가 풍부하기 때문에 결과 섬유는 훨씬 더 결정성이 높다. 피치 섬유는 초고탄성률(최대 800 GPa)과 구리를 초과하는 열전도율을 달성할 수 있다. 그러나 이러한 고도로 정렬된 구조는 재료를 더 취성(brittle)하게 만들고 충격에 대한 내성을 낮춥니다.

섬유 유형	인장 강도	탄성률(강성)	최적 적용 분야
PAN계	우수함	중간-높음	주요 항공기 구조물, 자동차 섀시
피치계	중간	초고	위성 방열판, 히트 스프레더
레이온계	낮음	낮음	로켓 노즐 열 차폐재(애블레이티브)

기계적 특성: 탄소 섬유는 금속인가?

비전문가들이 흔히 혼동하는 점은 탄소 섬유가 금속인지 여부입니다. 과학적으로 탄소 섬유는 비금속 무기 고체입니다. 그 차이는 결합의 특성에 있습니다. 금속에서는 전자가 방향성이 없는 전자 바다에 비편재화되어 있어 원자들이 서로 미끄러져 지나갈 수 있게 하며(연성), 변형 후 결합이 재형성됩니다. 탄소 섬유에서 원자는 강직하고 방향성을 가진 공유 결합에 고정되어 있다. 이는 재료를 “취성(brittle)”으로 만든다. 강철처럼 구부러지거나 항복하지 않으며, 대신 파단점에 도달할 때까지 완벽하게 탄성을 유지하다가 치명적으로 파손된다. 이것이 탄소 섬유 부품이 더 높은 안전 여유와 정교한 “파손 내성(failure-tolerant)” 설계로 엔지니어링되어야 하는 이유이다.

공학적 응용: 카본 파이버로 무엇이 만들어지나요?

탄소 섬유의 채택은 한정된 군사 프로젝트에서 현대 운송 및 에너지의 중추로 전환되었다. 탄소 섬유 구조 부품을 분석할 때 주요 목표는 “경량화(lightweighting)”—연비 또는 주행 거리를 개선하기 위해 질량을 줄이는 것이다.

항공우주 혁명: 보잉 787 드림라이너

보잉 787은 동체와 날개를 포함한 주요 구조물에 탄소 섬유 강화 폴리머(CFRP)를 사용한 최초의 상업용 항공기였습니다. 787 이전에 보잉 777은 중량 기준으로 약 9%의 복합재만 사용했습니다. 787은 이를 50%로 증가시켰습니다.

787에는 어떤 특정 탄소 섬유 구조 부품이 사용됩니까?

동체 배럴 섹션: 수천 장의 알루미늄 시트를 리벳으로 고정하는 대신, 787 동체는 여러 개의 대형 CFRP 배럴 섹션으로 구성됩니다. 이로 인해 체결구 수가 40,000~50,000개 감소하여 수천 개의 잠재적 누출 및 균열 지점이 제거되었습니다.
윙박스: 날개의 중앙 구조는 모노블록 CFRP 설계입니다. 상부 및 하부 패널은 강성을 제공하기 위해 $I$자형 스트링거를 사용하는 반면, 리브는 중량과 비용의 균형을 위해 알루미늄으로 유지됩니다.
미익 및 플로어 빔: 이러한 2차 구조물은 일반적으로 알루미늄을 열화시키는 유체(예: 유압 누출)로 인한 부식에 저항하기 위해 CFRP를 활용합니다.

이러한 재료 전환의 결과는 동일한 크기의 기존 알루미늄 항공기와 비교하여 약 20%의 중량 감소로 추정되었으며, 이는 연료 효율을 20-25% 증가시키는 데 기여했습니다.

자동차의 정점: 렉서스 LFA

자동차 세계에서 렉서스 LFA는 탄소 섬유 구조의 걸작으로 꼽힌다. LFA 차체 질량의 약 65%가 CFRP이다. 렉서스 엔지니어들은 초기 알루미늄 설계를 눈에 띄게 포기했는데, 이는 알루미늄 프레임이 성능 목표를 달성하기에는 너무 무거울 것임을 깨달았기 때문입니다.

렉서스는 다음과 같은 내용을 포함하는 자체 제조 공정을 개발했습니다:

3D 원형 직기: 이 기계들은 탄소 섬유 가닥을 엮어 자동차의 A-필러와 루프라인을 위한 복잡하고 이음매 없는 3차원 형상을 만든다.
탄소 세라믹 브레이크: 전통적인 의미의 “섬유”는 아니지만, 이들은 탄소 기반 매트릭스를 사용하여 고속 감속의 극심한 열을 관리한다.

CFRP를 사용함으로써 LFA는 경쟁 알루미늄 프레임 차량보다 현저히 더 강성이 높은 섀시를 갖추면서 공차 중량이 1,480kg에 불과했습니다.

재생 에너지 및 인프라

탄소 섬유는 현대 풍력 터빈을 가능하게 하는 재료이기도 합니다. 블레이드 길이가 100미터를 초과함에 따라 유리 섬유는 너무 무겁고 유연해집니다. 탄소 섬유 스파 캡은 강풍 시 블레이드가 타워에 부딪히는 것을 방지하는 데 필요한 강성을 제공합니다. 토목 공학에서 탄소 섬유 “랩(wrap)”은 지진 취약 지역의 콘크리트 기둥을 보강하는 데 사용되며, 강철 재킷에 대한 부식 방지 대안을 제공한다.

풀러렌: 측지선 나노 구조체

탄소 섬유가 거시적 규모를 지배하는 반면, 풀러렌은 분자적 경계를 차지합니다. 1985년 크로토, 스몰리, 컬에 의해 발견된 풀러렌은 독립적인 구형 또는 타원체형 탄소 분자입니다. 가장 일반적인 형태는 $C_{60}$, 즉 버크민스터풀러렌으로, 20개의 육각형과 12개의 오각형 패턴(절단된 정이십면체)으로 배열된 60개의 탄소 원자를 포함합니다.

합성 및 추출: 불가능을 가능하게 하기

필라멘트로 “성장”되는 탄소 섬유와 달리, 풀러렌은 기상에서 합성된다. 가장 일반적인 실험실 방법은 아크 방전 방법으로, 헬륨 분위기에서 두 개의 흑연 전극 사이에 전기 아크를 발생시키는 방식입니다. 열이 흑연을 기화시키고, 탄소 증기가 냉각됨에 따라 자발적으로 풀러렌 케이지로 응집됩니다.

생성된 그을음은 복잡한 혼합물을 포함합니다:

$C_{60}$: 주요 생성물(풀러렌 함량의 약 70-80%).
$C_{70}$: 길쭉한 “럭비공” 분자이다.
고급 풀러렌: $C_{76}, C_{84}$ 및 그 이상.

추출은 일반적으로 톨루엔이나 벤젠과 같은 방향족 용매를 사용하여 수행됩니다. $C_{70}$ 및 고급 풀러렌은 더 높은 끓는점과 다른 전자적 특성을 가지므로, 고성능 액체 크로마토그래피(HPLC) 또는 분별 승화를 사용하여 $C_{60}$로부터 분리됩니다.

“라디칼 스펀지(Radical Sponge)”: 화학적 메커니즘

풀러렌은 화학 세계의 “라디칼 스펀지”로 유명하다. 그러나 이 용어의 과학적 근거는 무엇일까요? $C_{60}$의 $sp^2$ 혼성 구조는 30개의 공액 탄소-탄소 이중 결합을 특징으로 합니다. 케이지가 곡선 형태이기 때문에 이러한 이중 결합은 변형 상태에 있으며 높은 전자 친화도(약 2.7 eV)를 가집니다.

$C₆₀$가 자유 라디칼(짝을 이루지 않은 전자를 가진 고반응성 분자)과 만나면, 라디칼은 풀러렌 표면의 이중 결합에 쉽게 “부가(addition)”된다. 단일 $C_{60}$ 분자는 그 구조가 손상되기 전에 최대 34개의 메틸 라디칼 또는 15개의 벤질 라디칼을 중화할 수 있습니다. 결정적으로, 이 과정은 촉매적일 수 있습니다. 특정 풀러렌 유도체는 소모되지 않고 반복적으로 과산화물과 반응할 수 있어, 비타민 E나 C와 같은 전통적인 항산화제보다 수백 배 더 효과적입니다.

특성	풀러렌 C60	풀러렌 C70
기하학적 구조	구형(축구공)	편장구형(럭비공)
직경	~0.7 nm	~0.71 nm $×$ 0.79 nm
대칭성	매우 높음 ($I_h$)	높음 ($D_{5h}$)
광흡수	자외선 영역	더 넓음 (가시광선 영역)
용해도 (톨루엔)	~2.8 mg/mL	~1.4 mg/mL
주요 적용 분야	항산화제, 윤활제	유기 태양전지 (태양광)

비교 기술 분석: 섬유 대 풀러렌

비과학자에게 탄소 섬유와 풀러렌은 단순히 둘 다 “탄소”이기 때문에 관련이 있는 것처럼 보일 수 있다. 그러나 그들의 기술적 특성은 심오한 차이를 드러낸다. 탄소 섬유는 이방성 재료로, 그 특성은 방향성을 가진다. 풀러렌은 등방성 분자입니다—모든 방향에서 특성이 동일합니다.

밀도와 탄성률

탄소 섬유는 비강도(강도/밀도) 때문에 선택됩니다. 밀도는 낮지만 축 방향 탄성률은 극히 높습니다. 대조적으로, 고체 “풀러라이트(fullerite)” 형태의 풀러렌은 약한 반데르발스 힘에 의해 결합된 비교적 부드러운 결정이다. 그러나 개별 $C_{60}$ 분자는 믿을 수 없을 만큼 강성입니다; 압축 시 다이아몬드보다 체적 탄성률이 더 높은 것으로 종종 인용됩니다.

열전도율 및 전기전도도

여기서 PAN 섬유와 피치 섬유의 구분이 가장 명확하게 드러납니다.

PAN 섬유: 일반적으로 열 절연체 역할을 합니다.
피치 섬유: 우수한 전도체로, 값이 500-800 W/mK에 도달합니다.
풀러렌: 순수 풀러렌은 반도체이다. 그러나 알칼리 금속(예: 칼륨)으로 “도핑(doped)”되면, $C₆₀$는 비교적 높은 온도(~30 K)에서 초전도체가 될 수 있다.

열팽창: 제로에 가까운 기적

섬유 형태에서 탄소의 가장 가치 있는 “특성” 중 하나는 낮거나 심지어 음의 열팽창 계수(CTE)이다. 대부분의 물질은 가열되면 팽창합니다. 탄소 섬유는 축을 따라 공유 결합을 이루고 있기 때문에, 가열 시 실제로 약간 수축합니다. 양의 CTE를 가진 수지와 탄소 섬유를 결합함으로써, 엔지니어는 CTE가 정확히 0인 복합재 부품을 만들 수 있습니다. 이는 마이크로미터 단위의 팽창조차 광학 정렬을 망칠 수 있는 우주 망원경과 위성 구조물에 필수적입니다.

지표	PAN 탄소 섬유	피치 탄소 섬유	풀러렌 C60
인장 강도	3.5 – 7.0 GPa	1.5 – 3.5 GPa	해당 없음 (분자적)
영률(Young's Modulus)	230 – 350 GPa	500 – 800 GPa	~15-20 GPa (체적)
열전도도.	10 – 20 W/mK	500 – 800 W/mK	0.4 W/mK
CTE (축 방향)	-0.1 ~ -1.0 $× 10^{-6}/K$	-1.5 ~ -2.0 $× 10^{-6}/K$	+6.2 $× 10^{-6}/K$
전기 저항률.	$15-20 × 10^{-6} Ω·m$	$1-5 × 10^{-6} Ω·m$	$10^{14} Ω·m$ (절연체)

장수 논쟁: 바이오 의학에서의 $C_{60}$

최근 몇 년간 탄소 원소의 가장 선정적인 사용은 아마도 $C_{60}$의 수명 연장 적용일 것입니다. 이 분야는 높은 수준의 논쟁과 두 개의 획기적인 연구—Baati 등(2012)과 Grohn 등(2021)—간의 충돌이 특징입니다.

바티 2012 연구: 수명의 두 배 연장

2012년, 파리-쉬드 대학의 Tarek Baati와 그의 팀은 $C_{60}$의 만성 독성을 시험하기 위한 연구를 수행했습니다. 그들은 $C_{60}$를 농도 0.8 mg/mL로 엑스트라 버진 올리브 오일(EVOO)에 용해시켜 Wistar 쥐에게 투여했습니다. 놀랍게도, $C_{60}$를 투여받은 쥐들은 대조군보다 평균 90% 더 오래 살았습니다—본질적으로 수명을 두 배로 늘린 것이었습니다. 이 연구는 $C_{60}$가 미토콘드리아에 축적되어 노화를 촉진하는 산화 손상을 방지하는 초강력 항산화제 역할을 한다고 제안했습니다.

Grohn 2021 반론: 광독성 인자

과학계는 이러한 결과를 재현하는 데 어려움을 겪었습니다. 2021년, Grohn 등의 연구는 생쥐에서 수명 연장 효과를 발견하지 못했고, $C_{60}$ 용액이 빛에 노출되면 실제로 독성이 있을 수 있다고 보고했습니다. 풀러렌은 광반응성을 가집니다; 빛이 $C_{60}$ 분자에 닿으면, 여기 상태에 들어가 에너지를 산소로 전달하여 단일항 산소—매우 독성이 강한 활성 산소 종—를 생성할 수 있습니다.

현재 규제 현황 (2025-2026)

2025년 현재, 유럽 소비자 안전 과학 위원회(SCCS)는 의견서(SCCS/1649/23)를 발표하여 화장품 내 풀러렌의 안전성에 대해 결론을 내릴 수 없다고 밝혔습니다. 위원회는 특히 유전독성(DNA 손상 가능성)과 간 및 폐에서 이러한 나노입자의 전신 축적 가능성과 관련된 여러 “불확실성 및 데이터 격차”를 지적했다. 소비자에게 명확한 교훈은 다음과 같습니다: $C_{60}$가 통제된 환경에서는 강력한 항산화제이지만, 식이 보충제나 스킨케어 성분으로서의 안전성은 순도, 농도, 빛으로부터의 보호에 크게 의존합니다.

시너지 및 하이브리드 복합재: 미래의 신기원

현재 연구에서 가장 유망한 분야는 거시적 탄소와 나노 탄소 간의 경쟁이 아니라, 그들의 시너지입니다. 엔지니어들은 이제 풀러렌을 탄소 섬유 강화 폴리머에 통합하여 다중 규모 복합재를 만들고 있습니다.

인터페이스 개선: IFSS 향상

탄소 섬유 복합재의 “아킬레스건”은 계면(interface)—섬유와 수지 매트릭스 사이의 결합이다. 탄소 섬유는 고온에서 가공되기 때문에 그 표면은 화학적으로 불활성이고 “미끄럽다”. 이로 인해 약한 계면 전단 강도(IFSS)가 발생합니다.

섬유 표면에 풀러렌 또는 기타 탄소 나노물질을 “그래프팅(grafting)”함으로써, 연구자들은 “강성-연성(rigid-soft)” 코팅을 생성할 수 있다.

기계적 인터록킹: 구형 풀러렌 분자는 “나노스코픽 벨크로(nanoscopic velcro)”처럼 작용하여 수지가 섬유를 잡는 데 도움이 되는 물리적 거칠기를 생성한다.
공유 결합: 기능화된 풀러렌(아민 또는 에폭시 그룹을 가진 것 등)은 섬유와 수지 모두에 화학적으로 결합하여 두 물질을 연결할 수 있습니다.

최근 연구에 따르면 풀러렌 기반 첨가제를 단 0.5중량%만 추가해도 계면 전단 강도(IFSS)가 180% 이상 증가하고 복합재의 전체 인장 강도가 26% 향상되는 것으로 나타났습니다.

양자 컴퓨팅: $N@C_{60}$

아마도 풀러렌의 가장 “독특한” 응용 분야는 양자 정보 처리 분야일 것이다. 내부(endrohedral) 풀러렌은 질소($N@C₆₀$)와 같은 단일 포획 원자를 포함하는 케이지이다. 탄소 케이지는 완벽한 패러데이 차폐체 역할을 하여 내부 원자의 전자 스핀과 핵 스핀을 외부 전기적 잡음으로부터 보호합니다.

옥스퍼드 대학 및 다른 기관의 연구자들은 이 분자들을 양자 컴퓨터의 기본 단위인 큐비트(qubit)로 사용할 것을 제안했습니다. $C₆₀$ 케이지가 매우 안정적이기 때문에, 이러한 큐비트는 실온에서 최대 440마이크로초라는 놀랍도록 긴 시간 동안 “양자 상태”(결맞음)를 유지할 수 있다. 이는 다른 많은 분자 큐비트보다 현저히 긴 시간으로, 풀러렌을 차세대 휴대용 양자 센서 및 원자 시계의 핵심에 위치시킵니다.

결론: 탄소의 진화 경로

단순한 연료 공급원에서 나노기술의 정점에 이르기까지 탄소의 여정은 재료 과학의 심오한 깊이를 보여준다. 탄소 섬유는 구조적 거물로 성숙하여 우리 시대를 정의하는 연료 효율적인 항공과 고성능 차량을 가능하게 했다. 이는 “탄소 섬유란 무엇인가”라는 질문이 787의 날개에서 LFA의 섀시에 이르기까지 수십억 달러 규모의 답을 가진 질문임을 입증했다.

동시에, 풀러렌은 화학의 한계를 재정의했다. “라디칼 스펀지” 역할을 함으로써, 이 분자 케이지는 노화 방지 및 약물 전달을 위한 새로운 패러다임을 제공하며, 내부(endrohedral) 형태는 실온 양자 컴퓨팅으로 가는 길을 제공한다. “장수 논란”은 그러한 강력한 화학적 힘에는 엄격한 안전 기준과 임상 검증의 필요성이 따른다는 것을 상기시켜 준다.

“지속 가능한 탄소” 미래로 나아가면서, 초점은 순환 경제로 이동하고 있다. 열분해 및 초임계 용매분해(supercritical solvolysis)와 같은 기술은 이제 수명이 다한 항공기와 자동차에서 고품질 탄소 섬유를 회수하여 새로운 생산의 환경적 영향을 줄일 수 있다. 탄소의 미래는 이러한 시너지 효과, 즉 나노 규모의 풀러렌 지능을 사용하여 마이크로 규모 섬유의 강도를 향상시키면서, 생명 자체를 가능하게 하는 원소의 근본적인 독특성을 존중하는 지속 가능한 순환을 유지하는 데 있습니다.

자주 묻는 질문 (FAQ)

다른 원소와 비교했을 때 탄소를 독특하게 만드는 것은 무엇인가요?

탄소는 4개의 안정적인 공유 결합을 형성하는 능력(4가성)과 비교할 수 없는 사슬 형성 능력(긴 사슬 및 고리 형성) 때문에 독특합니다. 작은 원자 크기와 sp, sp², sp³ 혼성화 능력 덕분에 부드러운 흑연, 단단한 다이아몬드, 구형 풀러렌과 같은 다양한 재료를 형성할 수 있습니다.

탄소 섬유는 금속인가요?

아니요, 탄소 섬유는 비금속, 무기 고체이다. 공유 “금속 결합”을 가지고 있으며 연성이 있는 금속과 달리, 탄소 섬유는 방향성 공유 결합에 의해 결합되어 있다. 이는 극도의 강성과 강도를 부여하지만, 파손되기 전에 항복하거나 구부러지지 않는 취성 재료로 만든다.

보잉 787과 같은 현대 항공기에서 탄소 섬유로 만들어진 부품은 무엇인가요?

보잉 787에서 구조물 중량의 약 50%가 탄소 섬유로 만들어집니다. 여기에는 주요 동체 배럴 섹션, 윙박스, 꼬리(수평 및 수직 안정판), 도어 및 플로어 빔이 포함됩니다. 이는 기존 알루미늄을 대체하여 무게를 20% 줄입니다.

$C₆₀$에서 탄소가 “라디칼 스펀지” 역할을 하게 하는 특성은 무엇인가?

풀러렌 C₆₀은 30개의 공액 이중 결합과 높은 전자 친화력을 가지고 있습니다. 분자가 곡선 형태이기 때문에 이 결합들은 변형 상태에 있으며 자유 라디칼과 매우 빠르게 반응합니다. 단일 C₆₀ 분자는 수십 개의 라디칼을 중화시킬 수 있어 고효율 항산화제입니다.

풀러렌이 양자 컴퓨팅에 사용되는 이유는 무엇입니까?

풀러렌은 단일 질소 또는 인 원자를 케이지 내부(내부(endrohedral) 풀러렌)에 가둘 수 있기 때문에 사용된다. 탄소 케이지는 원자의 스핀을 외부 간섭으로부터 보호하여 긴 결맞음 시간을 가진 “큐비트”로 기능할 수 있게 하며, 이는 양자 계산에 필수적이다.

순도 맞춤화

기술 지원

글로벌 에이전시 프로그램

최신 뉴스

공인 에이전트 되기

목차
