高度な炭素合成の階層構造において、 アーク放電法 は、ほぼ完全な構造的完全性を有するナノ材料を生成するためのゴールドスタンダードであり続けています。化学気相成長法（CVD）のような技術が商業規模の生産量を支配している一方で、アーク放電法は、単層カーボンナノチューブ（SWCNT）、多層カーボンナノチューブ（MWCNT）、およびフラーレン（例えば ESS60分子）を、比類のない結晶性と最小限の内在的欠陥で生成できる能力から、高精度研究所で好まれています。.
2024年現在、アーク放電分野は世界のフラーレン生産市場収益の約42.7%を占めており、高純度の$C_{60}$および$C_{70}$を生産する上での持続的な効率性を反映しています。. 本ガイドでは、この基礎的なプロセスを定義する複雑なプラズマダイナミクスと産業パラメータについて探求します。.
目次
熱力学原理とプラズマ動力学
アーク放電プロセスは、高純度グラファイトロッドなどの固体炭素原料の気化を伴う極高温合成です。反応は、制御された不活性雰囲気下の専用チャンバー内で発生します。.
1.1 昇華閾値
合成は、2つのグラファイト電極間に約20 Vの電圧で駆動される50～100 Aの高直流電流（DC）を印加することで開始されます。電極は1～2 mmの臨界距離に維持されます。電流がこのギャップを通過する際にガスをイオン化し、局所温度が$4,000°C$を超えるプラズマアークを生成します。この熱エネルギーがグラファイト陽極の昇華を引き起こし、固体炭素を液相を経ずに直接蒸気相に変換します。.

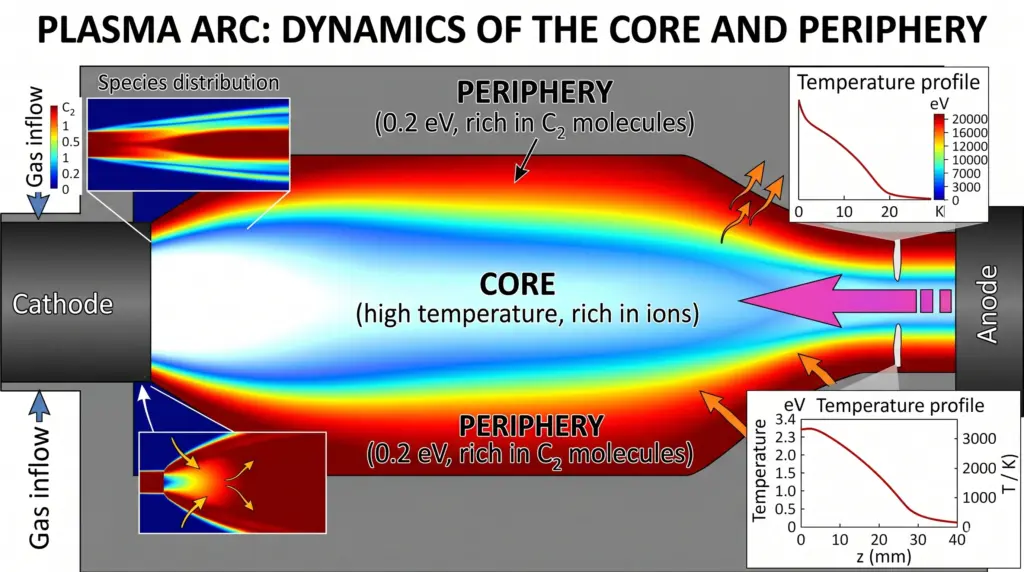

1.2 中心と周辺のダイナミクス
現代の分光分析により、プラズマアークは不均一であり、2つの異なる領域から構成されることが明らかになっています：
- アークコア： この領域は主に炭素原子とイオンで占められています。最大のアブレーション（除去）が発生する場所ですが、安定したナノチューブ成長にはエネルギーが高すぎることが多いです。.
- アーク周辺部： より低温の領域（約0.2 eV）で、炭素二原子分子（$C_2$）が支配的です。研究によれば、この周辺部が、炭素原子が複雑な閉じたケージ構造のフラーレンやナノチューブへと凝縮するための最適な環境を提供することが示唆されています。.
合成パラメータの重要な役割
生成されるススの品質と収率は、チャンバー内の環境条件に非常に敏感です。.
| パラメータ | 最適範囲 | 合成への影響 |
| 電圧 | 約20 V | プラズマアークを維持します。. |
| 電流 | 50～100 A | 陽極のアブレーション速度を決定します。. |
| 電極間ギャップ | 1 mm | プラズマの安定性と電流密度を制御します。. |
| バッファーガス | ヘリウム（He）またはアルゴン（Ar） | 酸化を防ぎます。HeはArよりも10倍高い収率をもたらします。. |
| 圧力 | 50～700 mbar | 気化速度と凝縮速度のバランスを取ります。. |
2.3 不活性ガスの影響：ヘリウム vs. アルゴン
バッファガスの選択は収率を決定する主要因である。実験では一貫して、ヘリウム環境下でのフラーレンの収率がアルゴンと比較して約10倍高いことが示されている。これは、ヘリウムの優れた熱伝導率に起因し、炭素蒸気のより迅速な「クエンチ」すなわち冷却を可能にし、安定した二十面体構造の形成を促進するためである。.
3. 触媒機構と構造特異性
アーク放電は、金属触媒の導入を通じて特定の炭素同素体を生成するように「調整」可能な多用途のプラットフォームである。.
3.1 MWCNTおよびフラーレンの合成
添加物を含まない純粋なグラファイト電極を使用する場合、プロセスは自然に多層カーボンナノチューブ（MWCNT）とフラーレン（$C_{60}, C_{70}$）を生成します。気化した炭素は比較的低温の陰極上で凝縮し、硬い殻と、最大30重量%のナノチューブを含む柔らかいコアを形成します。.
3.2 SWCNTの合成：二金属の利点
単層構造（SWCNT）を合成するためには、黒鉛陽極に遷移金属触媒を「ドープ」する必要がある。一般的な選択肢としては、鉄（Fe）、ニッケル（Ni）、コバルト（Co）、イットリウム（Y）が挙げられる。.
- 二元金属触媒： 研究によれば、Y/Niなどの二元金属混合物は単一金属よりも著しく効果的であり、しばしば最大60%の炭素収率を達成します。.
- 硫黄の役割： 少量の硫黄を添加すると界面活性剤として機能し、高純度SWCNT繊維の成長を促進し、生成されるチューブの直径を制御するのに役立ちます。.

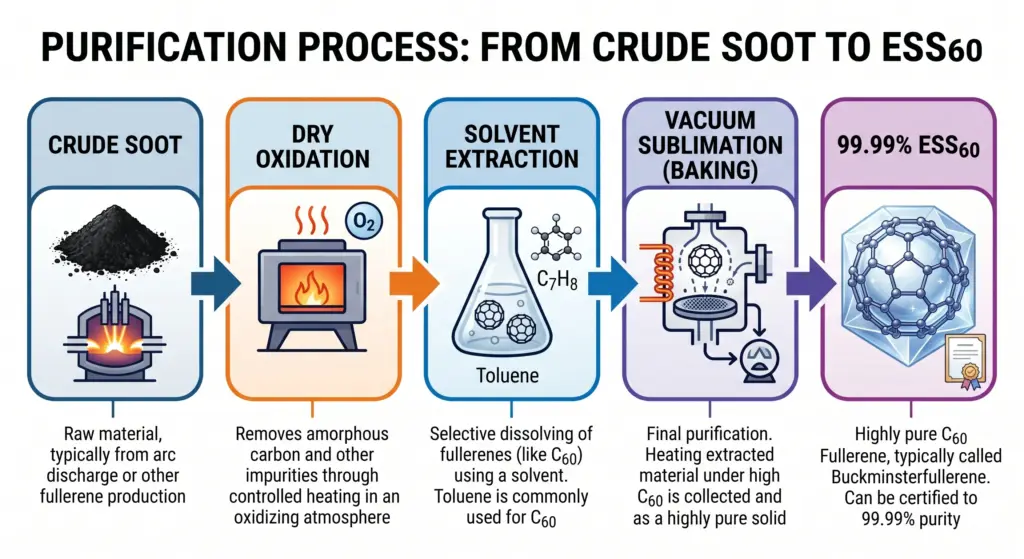

4. 合成後：精製とESS60への道筋
アーク放電法の重大な欠点は、アモルファスカーボンや金属触媒残渣を含む「粗製」ススの生成である。半導体産業やバイオメディカル産業向けの材料には、厳格な精製が必須である。.
4.1 乾燥酸化と溶媒除去
粗製ススは通常、「乾式酸化」—酸素豊富な環境下で720～750 Kに加熱—を経て、アモルファスススや欠陥のあるナノチューブを燃焼除去する。 ess60サプリメント, $C_{60}$の製造においては、プロセスがさらに進む。標準的な$C_{60}$には抽出段階からの微量のトルエンやキシレンが含まれる可能性があるが、ESS60分子は真空昇華または真空オーブンでの「ベーキング」に供される。これにより、99.99%の純度レベルとゼロ検出可能な溶媒残渣が確保され、これは安全なヒト消費の前提条件である。.
5. 高結晶性材料の産業応用
アーク放電で生成された炭素ナノ材料の優れた構造的完全性は、CVD成長材料では不十分な高性能アプリケーションにおいてそれらを不可欠なものにしています。.
- エネルギー貯蔵： 高アスペクト比で結晶性の高いナノチューブは、リチウムイオン電池のカソードにおける導電性添加剤として使用され、充放電サイクルと熱安定性を向上させます。.
- 先進エレクトロニクス： 単分子トランジスタや不揮発性有機メモリの開発には、高純度のSWCNTが必要とされます。.
- の開発に必要です。 航空宇宙・防衛：.
- フラーレン系複合材料の極度の靭性と軽量性は、特殊な航空宇宙部品における鋼鉄の理想的な代替品となります。 精製されたESS60は、選択的抗酸化バッファリングのBOSS理論に基づき、ミトコンドリア健康研究において「ラジカルスポンジ」として使用される。.
FAQ
アーク放電がCVDに比べて持つ主な利点は何ですか？
に基づき、ミトコンドリア健康研究において「ラジカルスポンジ」として使用されています。.
ess60分子はアーク放電によって生成されますか？
はい、$C_{60}$はアーク放電を用いて頻繁に合成される。しかし、「ESS60」となるためには、トルエンなどの工業用溶媒を除去するための追加の医薬品グレードの精製プロセスを経る必要がある。.
なぜヘリウムが窒素や酸素の代わりに使用されるのですか？
はい、$C_{60}$はアーク放電を用いて頻繁に合成されます。しかし、「ESS60」となるためには、トルエンなどの工業用溶媒を除去するための追加の医薬品グレードの精製プロセスを経る必要があります。.
アーク放電によって単一カイラリティのナノチューブを生成することは可能ですか？
酸素は炭素を燃焼させ、ナノチューブの代わりに$CO_2$を形成させます。ヘリウムは酸化を防ぐ不活性ガスであり、炭素蒸気を安定したナノチューブに冷却する最適化に寄与する高い熱伝導率を持っています。.
参考文献
- グローバル フラーレン市場 分析, 、Data Bridge Market Research (2024年).
- アーク放電の技術パラメータ, 、Slideshare (2025年).
- カーボンアーク中心部と周辺部におけるプラズマ動力学, 、arXiv (2017年).
- 医療用フラーレンの純度基準, 、SES Research (2026年).
- SWCNT合成における二元金属触媒, 、PMC (2017年).
