C60 기능화: 빙겔(Bingel), 프라토(Prato) 및 딜스-알더(Diels–Alder) 경로

순수 C60은 유용한 전자 결핍성 탄소 골격이지만, 많은 연구 응용 분야에서는 변형되지 않은 케이지만으로 제공할 수 있는 것 이상을 필요로 합니다. 공유 결합된 그룹은 용액 내 거동을 변화시키고, 다른 분자와의 연결 지점을 제공하며, 분자 간 조직화를 제어하거나 더 큰 분자 시스템을 위한 풀러렌 빌딩 블록을 생성할 수 있습니다. 문제는 “기능화된 C60”이 하나의 물질이나 하나의 반응을 설명하지 않는다는 점입니다. 이는 부착 화학, 첨가제의 동일성, 부가 정도 및 이성질체 조성에 따라 특성이 달라지는 구조적으로 다양한 화합물 군을 포괄합니다.

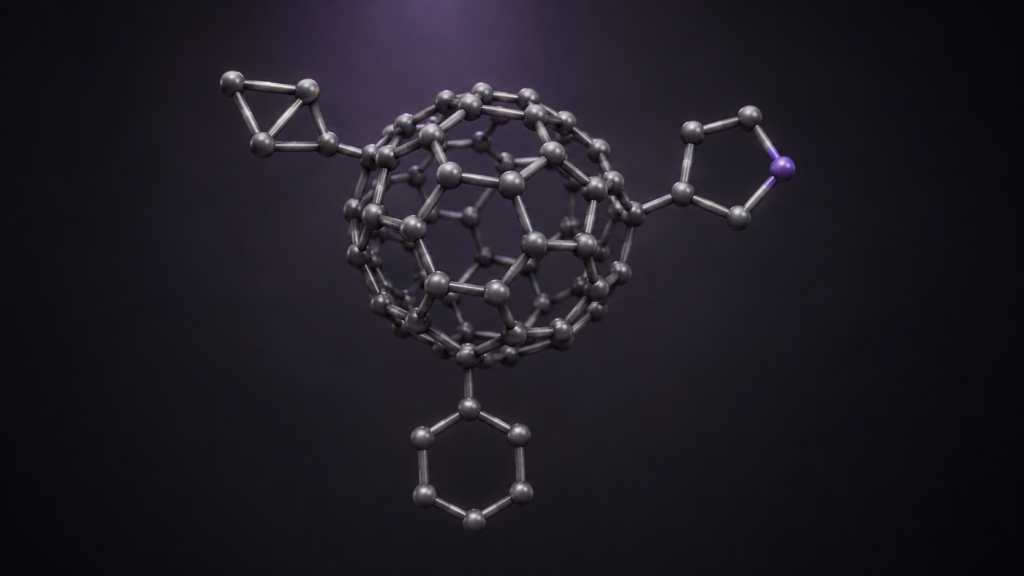

세 가지 반응 플랫폼이 풀러렌 화학에서 반복적으로 나타납니다: Bingel 또는 Bingel–Hirsch 시클로프로판화 반응, Prato 1,3-쌍극자 고리화 첨가 반응 및 Diels–Alder 고리화 첨가 반응입니다. 각각은 C60 케이지의 첨가 화학을 활용하지만, 생성물은 상호 교환 가능하지 않습니다. 따라서 경로 선택은 단순히 가장 익숙한 반응이 아닌, 필요한 유도체 구조로부터 시작됩니다.

C60이 기능화될 수 있는 이유

C60은 60개의 탄소 원자가 닫히고 고도로 대칭적인 케이지 구조로 배열되어 있습니다. 그 골격에는 두 가지 구별 가능한 결합 부류가 있습니다: 일반적으로 [6,6] 결합이라고 불리는 두 개의 6원환 사이의 결합과 [5,6] 결합이라고 불리는 5원환과 6원환 사이의 결합입니다. 더 짧은 [6,6] 결합은 알켄과 유사한 특성이 더 크며 첨가 화학의 빈번한 부위입니다. 상세한 풀러렌 용어 및 원자 번호 매기기는 케이지를 일반적인 평면 폴리엔으로 취급하는 것이 아니라 IUPAC 권장 사항에 따라 규율됩니다.^[1]

곡률진 π-시스템은 C60을 효과적인 전자 수용체로 만들고 여러 고리화 첨가 및 친핵성 첨가 반응에서 비정상적으로 반응성이 높은 파트너로 만듭니다. 공유 결합 첨가는 반응 부위의 케이지 탄소를 더 공액된 환경에서 국소적으로 포화된 골격으로 전환시킵니다. 결과적으로, 모든 첨가제는 용해도 이상의 변화를 일으킵니다: 대칭성, 전자 구조, 산화환원 거동, 흡수, 분자 패킹 및 남아있는 반응 부위의 수를 변경할 수 있습니다.

기본 케이지 구조에 대한 배경 정보는 다음을 참조하십시오. 풀러렌 C60이란 무엇인가. 유도체 합성을 계획하는 연구자들은 순수 C60과 모든 기능화된 생성물을 별개의 화학적 동일체로 취급해야 합니다.

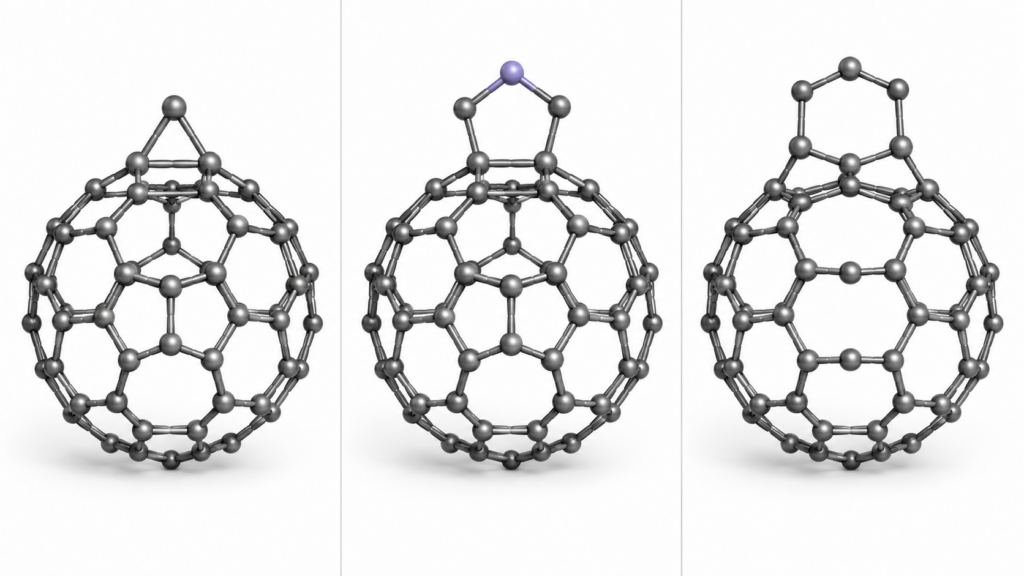

경로 비교 한눈에 보기

경로	C60에서의 변환	특징적인 생성물	일반적인 설계 강점	주요 제어 문제
Bingel / Bingel–Hirsch	[2+1] 유형 시클로프로판화, 일반적으로 [6,6] 결합에서 발생	메타노풀러렌	안정화된 탄소 기반 첨가제의 모듈식 도입	과부가 및 위치 이성질체 형성
Prato	아조메틴 일리드의 1,3-쌍극자 고리화 첨가 반응	풀레로피롤리딘	부착된 피롤리딘 고리의 여러 치환기 위치	치환기, 입체화학 및 부가 패턴 복잡성
Diels–Alder	공액 디엔과의 [4+2] 고리화 첨가 반응	풀러렌 골격에 융합된 6원환	공액 또는 전기활성 단위의 연결	가역성, 디엔 의존성 및 다중 부가

Bingel 및 Bingel–Hirsch 시클로프로판화

Bingel 반응은 메타노풀러렌으로 가는 가장 확립된 경로 중 하나입니다. Bingel의 1993년 원래 보고서는 안정화된 할로겐화 탄소 친핵체를 포함하는 직렬 과정을 통해 C60 및 C70의 시클로프로판화를 설명했습니다.^[2] 광범위한 메커니즘 측면에서, 친핵성 탄소 종이 전자 결핍성 C60 결합에 첨가된 후, 고리 폐쇄를 통해 케이지에 걸쳐 부착된 3원환이 형성됩니다.

그 결과는 단순히 “측쇄가 있는 C60”이 아닙니다. 이는 가교 탄소가 활성 메틸렌 시약에서 유래된 치환기를 가질 수 있는 시클로프로판화된 풀러렌입니다. 이 구조는 치환기가 에스테르 그룹, 추가 커플링 핸들, 극성 관능기 또는 재료 연구를 위한 분자 구성 요소를 제공하도록 선택될 수 있기 때문에 유용합니다. 메타노풀러렌 화학은 역사적으로 중요한 가용성 풀러렌 수용체의 기초가 되기도 하지만, 일반적인 Bingel 생성물이 PCBM과 같은 명명된 유도체의 소자 성능을 가진다고 가정해서는 안 됩니다.

Bingel 플랫폼이 논리적 선택인 경우

Bingel 유형 경로는 표적이 모듈식 치환기를 갖는 탄소 가교를 필요로 하거나 시클로프로판화된 풀러렌 생성물이 하류 분자 설계에 적합할 때 특히 관련이 있습니다. 이 반응은 또한 제어된 다중 부가로 확장되었습니다. 이러한 다용성은 분석적 부담을 수반합니다: 첫 번째 부가 후 C60의 대칭성이 감소하고, 후속 부가는 동등하지 않은 부위에서 발생할 수 있습니다.

예를 들어, 명목상의 “비스-부가물”은 반응 설계, 테더, 템플릿 또는 정제 방법이 선택성을 부과하지 않는 한 위치 이성질체의 혼합물일 수 있습니다. 현대 연구는 이 문제를 계속 해결하고 있습니다; 2024년 연구는 Bingel 이중 기능화조차도 선택된 위치 이성질체를 얻기 위해 의도적인 제어가 필요할 수 있음을 보여주었습니다.^[3] 이러한 이유로, 분자량 또는 평균 첨가제 수만 보고하는 것은 화학적으로 중요한 이질성을 숨길 수 있습니다.

Prato 반응 및 풀레로피롤리딘

Prato 반응은 아조메틴 일리드의 1,3-쌍극자 고리화 첨가 반응을 통해 C60을 기능화합니다. Maggini, Scorrano 및 Prato의 1993년 기초 논문은 이 접근법을 통한 풀러렌 피롤리딘의 합성 및 특성 분석을 확립했습니다.^[4] 부착된 5원환 피롤리딘 고리는 Prato 생성물을 Bingel 반응의 시클로프로판 함유 생성물과 구별합니다.

Prato 플랫폼이 널리 사용된 이유 중 하나는 분자 설계 유연성입니다. 아조메틴 일리드를 생성하는 데 사용되는 전구체는 피롤리딘 고리 주변에 다양한 치환기를 도입할 수 있어, 용해성 그룹, 인식 요소, 발색단 또는 기타 분자 구성 요소가 통합될 수 있는 여러 위치를 제공합니다. 따라서 이 반응은 표적이 단순히 더 가용성인 C60이 아니라 의도적으로 구성된 분자 구조에 내장된 풀러렌일 때 가치가 있습니다.

Prato 생성물에 대해 명시되어야 할 사항

“풀레로피롤리딘”이라는 명칭은 재현 가능한 조달 또는 실험적 비교를 위해 여전히 너무 광범위합니다. 연구자는 치환기, 부가 수, 해당되는 경우 분리된 이성질체, 분자식 및 할당을 위한 분석적 근거를 식별해야 합니다. 생물학적 또는 수성 연구 프로그램이 고려된다면, 하나의 풀레로피롤리딘에서 얻은 증거를 다른 유도체에 자동으로 적용할 수 없습니다. 전하, 응집, 반대 이온, 순도 및 부착된 그룹은 실험적 거동을 실질적으로 변화시킬 수 있습니다.

이러한 구별은 풀러렌 기능화가 극성 또는 수성 상용성을 높이는 방법으로 자주 논의되기 때문에 특히 중요합니다. 기능화는 그러한 변화를 가능하게 할 수 있지만, 수용해성을 보장하지는 않습니다. 결과는 전체 유도체 구조와 의도된 매질에서의 거동에 따라 달라집니다.

C60에 대한 Diels–Alder 고리화 첨가 반응

Diels–Alder 반응에서 C60은 적절한 공액 다이엔에 대해 다이엔친화체(dienophile)로 작용합니다. [4+2] 고리화 첨가는 풀러렌 골격에 융합된 6원자 고리를 생성합니다. 이 경로는 π-전자 공여체 및 기타 공액 단위를 C60에 연결하는 데 사용되어 왔으며, 분자적 공여체-수용체 시스템 및 광유도 전자 전달 연구와 관련이 있습니다.^[5]

Diels–Alder 화학은 다이엔을 포함하는 구성 요소와 풀러렌 수용체 사이의 개념적으로 직접적인 연결을 제공할 수 있습니다. 그러나 실현 가능성과 생성물 안정성은 다이엔 및 분자적 상황에 크게 의존합니다. 일부 풀러렌 Diels–Alder 첨가는 적절한 조건에서 가역적일 수 있습니다. 또한, 여러 반응 부위가 존재한다는 것은 과량의 시약이나 장시간 반응이 단일하고 자동으로 정의된 단일부가물(monoadduct) 대신 추가적인 부가물을 생성할 수 있음을 의미합니다.

따라서 이 경로는 다이엔이 이미 목표 구조의 필수적인 부분이거나 가역성을 의도적으로 활용할 수 있는 경우에 가장 설득력이 있습니다. Diels–Alder 화학이 기존 평면 유기 분자에서 합성적으로 친숙하다는 이유만으로 선택되어서는 안 됩니다.

적절한 작용기화 경로를 선택하는 방법

결합 구조부터 시작하십시오

첫 번째 결정은 구조적입니다. 목표가 탄소 기반 치환기를 가진 사이클로프로판 브릿지를 필요로 한다면, Bingel 유형 경로가 자연스러운 후보입니다. 치환된 피롤리딘 고리가 필요한 부착 기하학적 구조를 제공한다면, Prato 플랫폼이 더 적합할 수 있습니다. 목표가 C60을 다이엔을 포함하는 공액 구성 요소에 직접 결합시키는 것이라면, Diels–Alder 화학이 더 나은 개념적 일치를 제공할 수 있습니다.

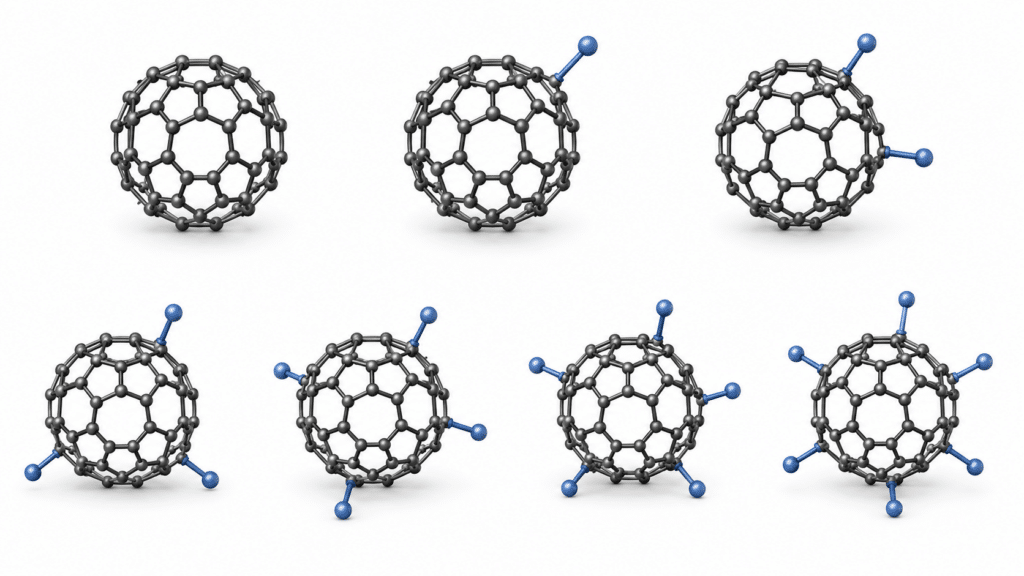

단일부가(monoaddition) 대 다중부가(multiaddition)를 정의하십시오

단일부가는 원래 케이지 공액 구조를 더 많이 보존하며 일반적으로 더 간단한 이성질체 문제를 제시합니다. 다중 첨가는 더 많은 작용기를 도입하고, 극성을 증가시키거나 다가(multivalent) 구조를 생성할 수 있지만, 대칭성을 점진적으로 감소시키고 수많은 가능한 첨가 패턴을 생성합니다. 고도로 작용기화된 C60에 대한 리뷰에 따르면 원하는 다중부가물을 얻기 위해서는 신중하게 설계된 테더(tether), 템플릿 및 상당한 크로마토그래피 분리가 필요할 수 있습니다.^[6]

“헥사작용기화(Hexafunctionalized)”라는 용어도 모호할 수 있습니다. 이는 케이지에서 6번의 반응, 더 적은 케이지 첨가를 통해 부착된 6개의 말단 작용기, 또는 평균 치환 수준을 중심으로 한 통계적 분포를 의미할 수 있습니다. 출판물 및 명세서는 어떤 의미가 적용되는지 명시해야 합니다.

어떤 C60 특성이 유지되어야 하는지 고려하십시오

공유 결합 작용기화는 순수 π-시스템의 일부를 새로운 화학적 기능성과 교환합니다. 더 많은 첨가기가 자동으로 더 나은 물질을 생성하지는 않습니다. 용액 공정을 위한 유도체는 향상된 상용성으로 이점을 얻을 수 있는 반면, 전자 응용 분야는 전자 수용 특성의 신중한 보존과 분자 패킹 제어를 필요로 할 수 있습니다. 적절한 균형은 목표 실험 또는 소자에 대해서만 평가될 수 있습니다.

합성 전에 정제 및 특성화를 계획하십시오

반응 설계에는 미반응 C60, 목적 부가물, 과도하게 작용기화된 물질 및 위치 이성질체를 분리하기 위한 현실적인 계획이 포함되어야 합니다. HPLC는 종종 유용하지만, 크로마토그래피 순도만으로 분자 구조를 확립할 수는 없습니다. 강력한 확인은 크로마토그래피와 고분해능 질량 분석법, NMR 분광법, UV-가시광선 분광법 및 필요한 경우 추가적인 구조적 또는 원소적 증거를 결합할 수 있습니다.

크로마토그래피 백분율의 한계에 익숙하지 않은 연구자는 다음 안내서를 참조할 수 있습니다. C60 HPLC 순도 분석. 기본 원칙은 유도체에도 동일하게 적용됩니다: 지배적인 피크는 특정 방법에 의해 생성된 증거이지, 보편적인 동일성 증명서가 아닙니다.

유도체 개발을 위한 출발 C60 요구 사항

유도체 합성은 용기에 인쇄된 이름이 아닌 C60 배치의 실제 조성으로 시작됩니다. 잔류 C70, 고차 풀러렌 또는 사전에 산화되거나 작용기화된 종은 추가 반응 생성물을 생성할 수 있습니다. 불용성 입자상 물질은 농도 제어 및 후처리를 복잡하게 만들 수 있습니다. 미량 원소 불순물은 산화환원 민감성, 광화학 또는 촉매 의존성 시스템에서 중요할 수 있지만, 그 관련성은 자격 없는 “금속 무함유” 라벨보다는 적절한 원소 분석 방법을 통해 평가되어야 합니다.

적절한 출발 물질 패키지는 프로젝트에 따라 다릅니다. 연구자는 크로마토그래피 정보, 동일성 데이터, 용매 또는 수분 정보, 원소 분석 결과, 보관 이력 또는 동일 배치의 보관 샘플이 필요할 수 있습니다. 청구 범위에 대한 자세한 설명은 다음 기사를 참조하십시오. 정밀 합성을 위한 C60 자격 부여.

화학적 정밀성을 잃지 않고 작용기화된 C60 보고하기

출판물, 견적 요청 또는 기술 사양서는 “작용기화된 C60”을 완전한 동일성으로 사용하는 것을 피해야 합니다. 최소한 케이지, 부착된 그룹 또는 생성물 종류, 첨가 정도, 알려진 이성질체 조성 및 특성화 방법을 기록하십시오. IUPAC 풀러렌 번호 매기기는 위치적 동일성을 모호함 없이 전달해야 할 때 중요해집니다.^[1]

연구 조달의 경우, 출발 물질 요구 사항을 원하는 유도체 사양과 분리하는 것도 유용합니다. The Fullerene은 연구 및 산업 전구체로서 순수 C60을 공급합니다; 이는 문헌에 설명된 모든 유도체가 표준 재고 제품이거나 특정 반응 결과가 보장된다는 것을 의미하지 않습니다.

C60 전구체 요구 사항 논의하기

귀하의 프로젝트가 Bingel, Prato, Diels–Alder 또는 관련 유도체 화학에 C60을 사용하는 경우, 계획된 반응 종류, 필요한 출발 순도, 배치 수량 및 분석 요구 사항을 The Fullerene에 문의하십시오. XCT는 평가에 사용 가능한 문서 및 물질 옵션을 확인할 수 있습니다.

The Fullerene에 문의하기

자주 묻는 질문

Bingel 반응과 Prato 반응의 주요 차이점은 무엇인가요?

Bingel 반응은 사이클로프로판화된 메타노풀러렌을 생성하는 반면, Prato 반응은 아조메틴-일라이드 1,3-쌍극자 고리화 첨가를 통해 풀레로피롤리딘을 형성합니다. 따라서 부착된 고리 구조와 이용 가능한 치환기 위치가 다릅니다.

기능화가 C60을 수용성으로 만드는가?

자동으로 이루어지지 않습니다. 기능화는 극성 또는 이온성 그룹을 도입할 수 있지만, 수용해도는 최종 유도체 구조, 첨가제의 수, 반대 이온, 응집, pH 및 매질에 따라 달라집니다.

C60에 대한 다중 첨가 반응을 제어하기 어려운 이유는 무엇인가?

첫 번째 첨가는 케이지의 대칭성을 낮추고 이후 반응을 위한 비등가적 위치를 생성합니다. 따라서 후속 첨가는 위치 이성질체와 서로 다른 첨가 수를 가진 혼합물을 생성할 수 있습니다.

HPLC 단독으로 기능화된 C60 구조를 확인할 수 있습니까?

아니요. HPLC는 특정 방법 하에서 검출 가능한 성분을 분리하고 정량할 수 있지만, 구조적 할당은 일반적으로 질량 분석법 및 NMR 분광법과 같은 보완적 증거를 필요로 합니다.

고순도 C60이 기능화에 항상 필요한가요?

필요한 순도는 반응 및 후속 분석에 따라 달라집니다. 민감한 반응, 메커니즘 연구 또는 이성질체 선택적 작업의 경우, 풀러렌 관련 불순물이 추가 생성물을 유발할 수 있으므로 특성이 잘 규명된 출발 물질을 사용하는 것이 일반적으로 유리합니다.

참고문헌

1. Powell, W. H. et al. “Nomenclature for the C60-Ih and C70-D5h(6) Fullerenes.” Pure and Applied Chemistry, 2002, 74, 629–695. IUPAC 출처.
2. Bingel, C. “Cyclopropanierung von Fullerenen.” Chemische Berichte, 1993, 126, 1957–1959. https://doi.org/10.1002/cber.19931260829.
3. Iannace, V. et al. “Regioswitchable Bingel Bis-Functionalization of Fullerene C60.” Journal of the American Chemical Society, 2024. https://doi.org/10.1021/jacs.3c10808.
4. Maggini, M.; Scorrano, G.; Prato, M. “Addition of Azomethine Ylides to C60: Synthesis, Characterization, and Functionalization of Fullerene Pyrrolidines.” Journal of the American Chemical Society, 1993, 115, 9798–9799. https://doi.org/10.1021/ja00074a056.
5. Hudhomme, P. “Diels–Alder Cycloaddition as an Efficient Tool for Linking π-Donors onto Fullerene C60.” Comptes Rendus Chimie, 2006, 9. https://doi.org/10.1016/j.crci.2005.11.008.
6. Yan, W. et al. “Synthesis of Highly Functionalized C60 Fullerene Derivatives and Their Applications.” Organic & Biomolecular Chemistry, 2015. https://doi.org/10.1039/C4OB01663G.
